Esistono molte tenute rotanti che possono essere utilizzate nelle pompe dell'acqua, ma le...Tenuta meccanica 58uè una delle opzioni più affidabili ed-economiche. Realizzata per soddisfare gli standard DIN24960 ed EN12756, questa guarnizione multi-molla irregolare impedisce il verificarsi di perdite in un'ampia gamma di ambienti industriali. La tenuta meccanica 58u di Uttox è un'opzione affidabile per i progetti realizzati dal produttore di apparecchiature originali. Può essere utilizzato con una varietà di componenti e mantiene stabile il sistema. La sua struttura di spinta O-ring distribuisce uniformemente la forza di tenuta, rendendola perfetta per usi a media-pressione in cui perdite di apparecchiature e rotture frequenti possono avere un grande effetto sui budget per la manutenzione e la produzione.

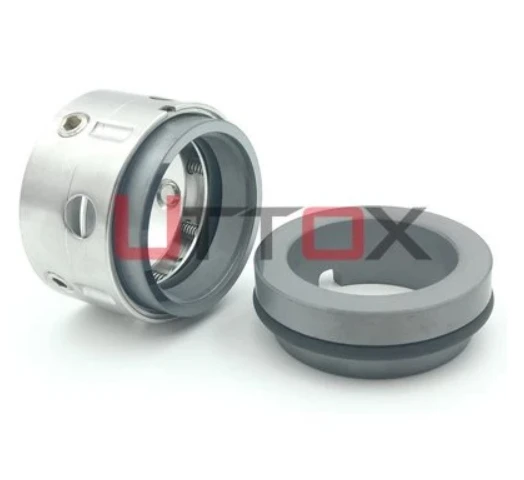

Comprensione della tenuta meccanica 58U: design, funzione e caratteristiche
Nel mondo reale, il funzionamento delle tenute per alberi rotanti dipende da come sono costruite. Le scelte fatte durante la pianificazione influiscono sull'affidabilità di qualcosa e sulla sua durata.
Elementi fondamentali di progettazione e principio di funzionamento
La tenuta meccanica 58U utilizza il contatto esatto faccia a faccia tra le parti rotanti e fisse per arrestare le perdite di fluido. Piccole molle disposte circonferenzialmente applicano una forza di chiusura costante, compensando l'eccentricità dell'albero-e le vibrazioni. Questo design multi-molla mantiene le facce della tenuta allineate durante le modifiche al funzionamento della pompa. Lo spintore O-ring consente il movimento assiale mantenendo il potere di tenuta. Un sottile film di fluido lubrifica le facce della tenuta mentre le molle controllano la pressione di contatto, bilanciando la forza meccanica con gli effetti idraulici per ridurre l'usura.
Selezione dei materiali e tolleranze di temperatura
Le facce in carbonio e ceramica funzionano bene con acqua pulita e fluidi industriali leggeri. Il carbonio fornisce lubrificazione; la ceramica resiste all'usura. Il carburo di silicio è adatto a fluidi abrasivi o chimicamente aggressivi ma costa di più. Il nitrile (NBR) funziona da -20 gradi a +100 gradi per applicazioni idriche. Il fluoroelastomero (FKM/Viton) resiste fino a +200 gradi con una migliore resistenza chimica. L'EPDM è adatto ai sistemi ad acqua calda e a vapore. Le misure standard dell'alloggiamento del 58U consentono la selezione del materiale senza riprogettare le camere di tenuta.
Capacità di pressione e velocità
La tenuta meccanica 58U funziona al meglio a pressioni fino a 1,2 MPa (174 psi), adattandosi alla maggior parte delle pompe dell'acqua centrifughe industriali. La configurazione sbilanciata aumenta il carico frontale a pressioni più basse mantenendo bassi i costi di produzione. La velocità di rotazione raggiunge i 20 metri al secondo, funzionando con configurazioni di pompa normali e ad alta-velocità. Le molle multiple-mantengono un contatto uniforme tra le superfici in questo intervallo di velocità, prevenendo modelli di usura irregolare. Queste specifiche si adattano alle applicazioni, dalle grandi pompe di trasferimento ai piccoli booster ad alta-prevalenza.
Confronto tra la tenuta meccanica 58U e altri tipi di tenuta
Prima di effettuare una scelta d'acquisto è importante sapere come le diverse modalità di sigillatura risolvono le diverse problematiche di funzionamento. Questa ricerca aiuta gli ingegneri e le persone responsabili degli acquisti a fare scelte intelligenti.
Configurazioni a molla singola e multi-molla
Le tradizionali tenute a molla singola- convogliano tutta la forza di chiusura in un'unica grande molla elicoidale. Se l'asse della molla non è perfettamente allineato con il piano dell'albero, ciò può portare ad una distribuzione non uniforme della pressione. ILTenuta meccanica 58udistribuisce la forza attorno al diametro della guarnizione utilizzando diverse piccole molle. Questo fa sì che la faccia sia sempre caricata, anche se si verificano piccoli problemi di montaggio o si piega l'albero durante il funzionamento.
Questo cambiamento nel design è importante quando l'albero vibra o si muove assialmente. Le guarnizioni a molla multipla-mantengono la tenuta ermetica, mentre le unità-a molla singola potrebbero avere una breve separazione frontale che consente l'uscita del fluido. Secondo i dati di manutenzione degli impianti di trattamento chimico, le configurazioni a molla multipla come la tenuta meccanica 58u durano solitamente dal 30 al 40% in più tra un guasto e l'altro rispetto ai tipi a molla singola utilizzati nelle stesse situazioni.
Tenute a cartuccia e considerazioni sull'installazione
Le guarnizioni a cartuccia sono pre-assemblate, semplificando l'installazione e riducendo gli errori. Necessitano di camere di tenuta più grandi e costano da due a tre volte di più rispetto alle tenute a componenti come la 58U. Il costo aggiuntivo può essere adatto a situazioni di sostituzione frequente o a personale meno formato. Le tenute per componenti offrono più opzioni per i team di riparazione qualificati. Il 58U si adatta a spazi assiali ridotti, evitando modifiche alla lavorazione per il retrofit della tenuta a cartuccia. Le sue dimensioni standard si adattano alle camere DIN di diversi produttori di pompe.
Alternative alle baderne
La baderna a compressione consente perdite controllate, necessita di regolazioni frequenti, usura gli alberi e perde il fluido pompato. Il passaggio a una tenuta meccanica 58U elimina le perdite visibili, riduce il carico sui cuscinetti dovuto all'attrito delle guarnizioni e consente di risparmiare sui tempi di manutenzione a lungo termine. Le tenute meccaniche consumano meno energia: l'attrito della baderna può utilizzare il 3–5% della potenza della pompa, mentre le tenute meccaniche installate correttamente consumano una potenza trascurabile. Per gli stabilimenti che utilizzano più pompe ininterrottamente, questi miglioramenti in termini di efficienza ripagano le tenute in pochi mesi.
Installazione e manutenzione delle tenute meccaniche 58U
Se le guarnizioni durano quanto previsto o si rompono prima del tempo dipende da quanto bene vengono installate e mantenute. Questi passaggi sono solo perTenute meccaniche dello spintore O-ringche vengono utilizzati nelle pompe dell'acqua.
Ispezione e preparazione pre-dell'installazione
Prima di installare qualsiasi tenuta meccanica rotante, verificare che la finitura superficiale soddisfi un massimo di 0,8 μm Ra senza scanalature, bave o ruggine. Il foro della camera di tenuta deve essere pulito e perpendicolare all'asse dell'albero entro 0,05 mm per 25 mm di diametro per evitare l'inclinazione dell'elemento fisso. Ispeziona le superfici della tenuta 58U per eventuali danni dovuti al trasporto-piccole crepe o scheggiature causano perdite immediate. Verifica che tutti gli O-ring siano presenti e adeguatamente lubrificati. Non utilizzare mai vaselina o grasso al silicone se non approvati, poiché causano rigonfiamento o rottura dell'elastomero.
Procedure di montaggio e requisiti di allineamento
Utilizzando la custodia protettiva in dotazione, far scorrere il gruppo della tenuta rotante sull'albero per evitare danni all'O-ring dovuti a sedi per chiavetta o filettature. Utilizzare un misuratore di profondità o una maschera di montaggio per posizionare correttamente il gruppo rispetto alla spalla dell'albero o al mozzo della girante. Non battere o forzare le parti, poiché ciò rompe le superfici in ceramica o piega il metallo. Quando installi l'elemento fisso, assicurati che i perni anti-rotazione o le alette di guida si incastrino correttamente. Stringere i bulloni del premistoppa secondo uno schema a croce-per mantenere una tensione uniforme ed evitare deformazioni.
Migliori pratiche operative e intervalli di ispezione
Non far mai funzionare le pompe a secco-il liquido pompato raffredda e lubrifica la pellicola di fluido tra le facce della tenuta; il funzionamento a secco provoca danni immediati dovuti al calore. Monitorare l'area della tenuta durante l'avvio per individuare perdite o rumori strani. Una tenuta meccanica 58U correttamente montata non dovrebbe gocciolare durante il funzionamento. Organizzare ispezioni regolari: ascoltare eventuali suoni stridenti o stridenti che indicano danni alla faccia e monitorare le temperature dei cuscinetti. Nel servizio con acqua pulita, la durata delle guarnizioni è di 2–5 anni. I servizi chimici o abrasivi richiedono intervalli di sostituzione più brevi. Conservare i registri delle prestazioni per guidare le decisioni in materia di approvvigionamento e riparazione.
Approfondimenti sull'approvvigionamento: acquisto e approvvigionamento di tenute meccaniche 58U
Controllo dei costi, garanzia di qualità e affidabilità della fornitura sono tutti aspetti di cui il sourcing strategico tiene conto. Queste cose a cui pensare aiutano i team di procurement a sfruttare al meglio i loro piani per l’acquisto di sigilli.
Individuazione Fornitori Qualificati e Standard di Qualità
Quando si cercano tenute meccaniche, assicurarsi che tutti i possibili fornitori siano certificati ISO9001 e possano dimostrare che i materiali utilizzati per realizzare la superficie di tenuta e le parti in elastomero sono tracciabili. Produttori affidabili, come Uttox, che produce articoli da 30 anni, offrono metodi di garanzia della qualità che includono il controllo delle dimensioni, il test dei materiali sotto pressione e la certificazione dei materiali. Richiedi i risultati dei test che dimostrino che il prodotto soddisfa i requisiti della norma DIN24960, soprattutto per quanto riguarda le tolleranze dimensionali che assicurano che si adatti correttamente alle attuali camere di tenuta.
Quando i prezzi sono significativamente inferiori al mercato, dovresti essere cauto. Questo di solito è un segno di materiali scadenti o di produzione rapida. Le superfici di tenuta di scarsa qualità potrebbero essere realizzate in carburo riciclato o ceramica di bassa-qualità che si usura rapidamente. Inoltre, gli elastomeri che non sono all'altezza possono cedere troppo presto a causa di attacchi chimici o degradazione termica. I risparmi iniziali si perdono rapidamente quando sono necessarie frequenti sostituzioni, il che costa denaro e interrompe la produzione.
Opzioni di acquisto a volume e personalizzazione
La definizione di accordi di acquisto globali che garantiscano i prezzi mantenendo allo stesso tempo la flessibilità dell'inventario è utile per gli impianti che utilizzano molte pompe simili. Poiché le dimensioni della tenuta meccanica 58u sono comuni, una singola dimensione può spesso adattarsi a diversi tipi di pompe. Ciò semplifica il monitoraggio delle scorte. Rispetto ai singoli ordini di acquisto, gli accordi sui volumi di solito portano a risparmi sui costi del 15-25%, con risparmi maggiori per quantità maggiori.
La personalizzazione diventa utile quando i materiali normali non funzionano per un determinato lavoro. Se un fornitore ha competenze meccaniche, può modificare le combinazioni dei materiali del frontale, regolare i materiali delle molle per temperature estreme o suggerire diversi elastomeri che funzioneranno con diversi prodotti chimici. Uttox offre consulenza esperta per aiutare a trovare le migliori configurazioni e assicurarsi che la versione della tenuta scelta sia adatta alle condizioni di lavoro reali e non solo ai requisiti generici.
Tempi di consegna e considerazioni sulla catena di fornitura
Le configurazioni standard delle tenute meccaniche 58u realizzate con le più comuni miscele di materiali vengono spedite da produttori rinomati-entro una o due settimane per piccoli ordini e possono arrivare a te più velocemente se mantieni una riserva a portata di mano. Per realizzare le specifiche personalizzate è necessario del tempo, solitamente tra le 3 e le 6 settimane, in base alla provenienza dei materiali e all'inizio della produzione. Gli impianti che servono usi importanti dovrebbero mantenere un magazzino pianificato di pezzi di ricambio per evitare lunghi periodi di fermo macchina se qualcosa va storto.
Controlla le modalità di spedizione del fornitore e la qualità del suo imballaggio. Le facce lappate di precisione-delle tenute meccaniche si danneggiano facilmente, ma i danni durante il trasporto possono essere evitati imballandole adeguatamente con cappucci protettivi e sufficiente imbottitura. I fornitori che sanno quanto sia importante che la merce arrivi in buone condizioni dimostrano una maturità pratica che si riflette anche in altri aspetti dei rapporti commerciali.
Perché scegliere le tenute meccaniche 58U? Vantaggi e feedback del settore
I dati sulle prestazioni e il feedback degli utenti mostrano che la tenuta meccanica 58u è una soluzione valida ed economica-per risolvere i problemi di tenuta delle pompe dell'acqua in molti tipi diversi di settori.
Durata e prestazioni di prevenzione delle perdite
I dati sul campo provenienti dagli impianti di trattamento delle acque mostrano che aSostituzione guarnizione 58U, se scelto e installato correttamente, funziona senza perdite per 24-36 mesi in situazioni di servizio continuo-. Il suo design multi-molla mantiene la tenuta efficace anche durante il movimento e le vibrazioni dell'albero, cosa normale per le pompe centrifughe. Ciò fa sì che la sostituzione della guarnizione 58U abbia prestazioni migliori rispetto ai design a molla singola-che necessitano di regolazione o sostituzione più frequente.
Nel servizio idrico standard, dove le pressioni rimangono modeste, la configurazione sbilanciata funziona bene. Quando la forza di chiusura è maggiore, si verifica una tenuta positiva, anche quando il flusso cambia e la pressione della camera di tenuta cambia brevemente durante l'avviamento. Questa caratteristica del design rende la tenuta meccanica 58u molto affidabile in situazioni in cui le condizioni del processo cambiano. Ciò riduce le chiamate di riparazione non necessarie e i costi di lavoro che ne derivano.
Efficienza dei costi e valore totale della proprietà
Quando decidi quale opzione di chiusura acquistare, dovresti considerare il costo totale di proprietà, non solo il prezzo. La tenuta meccanica 58u costa solitamente dal 30 al 50% in meno rispetto a kit di tenute a cartuccia simili, ma dura altrettanto a lungo nelle giuste situazioni. La quantità di manodopera necessaria per l'installazione è comunque ragionevole-un esperto esperto può farlo in 30-45 minuti, quindi non devi pagare di più per la manodopera associata a sistemi di tenuta complessi.
I risparmi si ottengono nel tempo perché viene utilizzata meno energia rispetto alla baderna a compressione. Se si eliminano le perdite per attrito delle guarnizioni in una pompa da 50 cavalli utilizzata 8.000 ore all’anno, è possibile risparmiare da 4.000 a 6.000 kWh, ovvero da 400 a 600 dollari alle attuali tariffe energetiche industriali. In un edificio con molte pompe, questi piccoli cambiamenti nell’efficienza si sommano ogni anno in grandi risparmi, motivo per cui le restanti pompe a pacco dovrebbero essere sostituite con tenute meccaniche.
Selezione dei fornitori e servizi di supporto
Scegliere un produttore che offra assistenza tecnica completa è più prezioso che ottenere semplicemente un sigillo fisico. Uttox unisce il know-how produttivo-how con un rapido supporto tecnico per aiutare i clienti a individuare i problemi relativi alle loro applicazioni e a scegliere le migliori configurazioni di tenuta. Questo supporto è particolarmente utile quando si passa da apparecchiature più vecchie a tenute meccaniche o si cerca di capire perché le cose si rompono troppo presto in situazioni impegnative.
È possibile evitare lunghi periodi di inattività assicurandosi che le fonti con livelli di inventario stabili possano continuare a produrre. Aziende come Uttox, che è in attività da 30 anni e ha utenti in più di 50 paesi, mantiene in stock le dimensioni dei sigilli standard e può affrettare gli ordini personalizzati quando necessario. Poiché la fornitura è affidabile, i team di manutenzione possono pianificare le soluzioni per le pause programmate invece di dover correre a cercare pezzi di emergenza quando le cose vanno male senza preavviso.
Conclusione
La scelta della giusta tenuta meccanica ha un grande effetto sull'affidabilità delle pompe, sul costo di manutenzione e sul funzionamento in ambienti commerciali. Grazie al design multi-molla, alle misurazioni standard e alla capacità di adattarsi a diversi materiali, ilTenuta meccanica 58uha dimostrato di funzionare bene negli usi della pompa dell'acqua. Se ordinate e inserite correttamente, queste guarnizioni durano per anni senza perdite e consumano pochissima energia rispetto ad altri metodi di sigillatura.
Per avere successo negli appalti, è necessario collaborare con produttori che soddisfano standard elevati per una produzione eccellente e offrono assistenza tecnica e consegne affidabili. Scegliere i fornitori in base alle loro certificazioni, esperienza e capacità di assistenza clienti garantisce di poter ottenere beni reali e di alta-qualità supportati da know-ingegneria. La piccola somma di denaro spesa per componenti di tenuta di alta-qualità ripaga nel lungo termine perché riducono la necessità di manutenzione, fermano la perdita di liquidi e rendono le attrezzature più disponibili.
Domande frequenti
1. Quali fluidi sono compatibili con la tenuta meccanica 58u?
Le configurazioni standard funzionano bene con acqua pulita, acqua di raffreddamento e fluidi industriali non aggressivi. La compatibilità chimica dipende principalmente dal tipo di elastomero utilizzato. Il nitrile è compatibile con prodotti petroliferi e prodotti chimici leggeri, mentre il fluoroelastomero è compatibile con acidi, solventi e alte temperature. Carbon-ceramica o carburo di silicio, i materiali utilizzati sulla faccia della tenuta, sono resistenti alla maggior parte dei trattamenti-a base di acqua e a molti veleni. Per una prova ufficiale di compatibilità, contattare il proprio fornitore con le specifiche sulla composizione del fluido e le condizioni di lavoro.
2. Quanto tempo dovrebbe durare una tenuta meccanica 58u in un servizio tipico?
La durata dipende dal modo in cui viene utilizzata, ma le guarnizioni utilizzate in applicazioni con acqua pulita e adeguatamente mantenute possono durare in genere dai 24 ai 48 mesi di uso continuato. L'usura dovuta a particelle abrasive, attacchi chimici o l'uso al di fuori dei limiti previsti ne riduce la durata. Tieni d'occhio le prestazioni e assicurati che siano sempre presenti le giuste condizioni per ottenere il massimo dalla durata delle guarnizioni e dal ritorno sull'investimento.
3. La tenuta meccanica 58u può sostituire altri tipi di tenuta nelle pompe esistenti?
Le normali dimensioni DIN della tenuta meccanica 58u la rendono compatibile con camere di tenuta realizzate secondo queste misurazioni. Ciò significa che le vecchie guarnizioni originali possono essere sostituite direttamente e che altri tipi di guarnizioni componenti possono essere sostituiti utilizzando le stesse misure dell'involucro. Prima di acquistare, assicurati che le dimensioni della tenuta corrispondano alle specifiche della camera di tenuta della pompa.
Collabora con Uttox per soluzioni affidabili di tenuta meccanica 58U
Le tenute per alberi rotanti prodotte da Uttox sono di alta qualità e sono progettate per funzionare in ambienti industriali difficili. Sono supportati da 30 anni di eccellenza produttiva e innovazione tecnica. ILTenuta meccanica 58uda noi è un'opzione più economica rispetto all'attrezzatura originale più costosa. Funziona altrettanto bene e ti fa risparmiare soldi sulla manutenzione. Sappiamo che i responsabili degli acquisti e gli ingegneri degli impianti hanno bisogno di fornitori su cui poter contare per offrire prezzi ragionevoli, un servizio rapido e una qualità del prodotto affidabile.
Il nostro team tecnico esperto offre supporto applicativo gratuito per aiutarti a scegliere le migliori opzioni di tenuta per le tue esigenze individuali. Non importa se hai bisogno subito di dimensioni standard o di soluzioni personalizzate-progettate per usi gravosi. Uttox dispone di un'ampia collezione e può adattare la propria capacità produttiva per soddisfare le vostre esigenze. Contattaci all'indirizzo info@uttox.com per parlare delle tue esigenze di tenuta con un fornitore esperto di tenute meccaniche 58u che ha a cuore il successo della tua azienda fornendo prodotti di qualità e un servizio esperto.
Riferimenti
1. Summers-Smith, JD (1992). Pratica della tenuta meccanica per migliorare le prestazioni. Pubblicazioni di ingegneria meccanica limitate.
2. Flitney, RK (2007). Manuale sui sigilli e sui sigilli (quinta edizione). Elsevier Scienza e tecnologia.
3. Lebeck, AO (1991). Principi e progettazione delle tenute meccaniche frontali. John Wiley & Figli.
4. Mayer, E. (1977). Tenute meccaniche (3a edizione). Newnes-Butterworths.
5.DIN 24960 (2018). Gleitringdichtungen - Hauptmaße, Bezeichnung und Werkstoffcodes. Deutsches Institut für Normung.
6. Khonsari, MM e Booser, ER (2008). Tribologia applicata: progettazione e lubrificazione dei cuscinetti (2a edizione). John Wiley & Figli.
