Se gestisci un'officina di riparazione di pompe o gestisci la manutenzione di apparecchiature industriali, sai già quanto sia fondamentale la giusta tenuta meccanica per garantire il funzionamento delle operazioni. ILTenuta meccanica John Crane tipo 2è da tempo una scelta-di scelta nei mercati del Nord America e del Commonwealth - affidabile, ampiamente documentata e compatibile con un'ampia gamma di pompe centrifughe. Tuttavia, poiché i componenti originali hanno un prezzo elevato, sempre più responsabili degli approvvigionamenti stanno valutando equivalenti di alta-qualità che offrano prestazioni comparabili a un costo inferiore. Questo articolo illustra ciò che rende efficace il design di Tipo 2, come si confronta con le alternative e quali guarnizioni equivalenti meritano davvero di essere prese in considerazione.
Comprensione delle specifiche e delle prestazioni della tenuta meccanica John Crane Tipo 2
Cosa distingue il design di tipo 2
Viene utilizzata una tenuta singola-a molla, con soffietto in elastomero, non-spingente, la tenuta meccanica John Crane di tipo 2. Il design a soffietto impedisce la sollecitazione dell'albero impedendo alla guarnizione e all'albero di muoversi l'uno rispetto all'altro. È qui che la maggior parte dei sigilli di tipo pusher-standard falliscono. Ciò lo rende perfetto per le pompe centrifughe che gestiscono fluidi grezzi, fluidi densi o situazioni in cui le estremità dell'albero tendono a muoversi e vibrare.
La tenuta di Tipo 2 può funzionare a temperature comprese tra -40 gradi F e 400 gradi F (da -40 gradi a 205 gradi), in base all'elastomero scelto (solitamente NBR, EPDM o FKM) e pressioni fino a 425 psi (29 bar). Questo secondo la documentazione scientifica ampiamente utilizzata nel settore. Carbonio, argilla, carburo di silicio e carburo di tungsteno sono alcuni dei materiali utilizzati per le facce di tenuta. Questi materiali soddisfano un’ampia gamma di esigenze di interazione dei fluidi.
Prestazioni reali-nel mondo in tutti i settori
Negli impianti di trattamento delle acque reflue, nei sistemi HVAC e nelle linee di preparazione di alimenti e bevande, viene spesso utilizzata la tenuta meccanica John Crane di tipo 2. Nelle applicazioni per le acque reflue, il design del soffietto non-intasabile mantiene le pompe sommergibili in funzione in condizioni di liquame difficili e piene di sabbia senza che la guarnizione si blocchi. Non perde per molto tempo nei sistemi di circolazione dell'acqua calda ad alta pressione-HVAC perché può assorbire l'espansione della temperatura e le vibrazioni.
Grazie a queste caratteristiche prestazionali, il sigillo di Tipo 2 è diventato uno standard e le aziende che producono sigilli simili lavorano duramente per far sì che i loro prodotti lo eguagliino o lo superino.
Confronto della tenuta meccanica John Crane Tipo 2 e dei suoi equivalenti
Tipo 2 contro Tipo 1 e Tipo 3
La tenuta meccanica John Crane tipo 1 funziona in modo simile al soffietto, ma la configurazione delle molle e l'area operativa sono diverse. Il tipo 1 viene spesso utilizzato nelle pompe sommergibili perché può gestire bene liquami e fanghi fibrosi perché non si intasa. Il Tipo 3 ha un design del tipo a spintore- e un diverso metodo elastomerico, che rende più probabile che l'albero si irriti quando c'è molto scuotimento.
Il design di Tipo 2 è ancora la scelta migliore quando il lavoro richiede una piccola area assiale, un carico costante della molla sulla faccia della tenuta e protezione contro l'accumulo di detriti.
Tipo 2 rispetto alle guarnizioni a cartuccia e agli equivalenti della concorrenza
Le tenute a cartuccia sono più facili da installare perché sono già assemblate e impostate, ma costano molto di più per unità. Questa differenza di costo aumenta rapidamente per le officine di riparazione che lavorano su molte pompe ogni settimana. Prodotti simili realizzati da diverse aziende sono arrivati sul mercato, sostenendo di esserloequivalente alla John Crane tipo 2e si adattano in modo intercambiabile alle dimensioni del Tipo 2 originale. Tuttavia, la qualità dei materiali e la coerenza delle tolleranze variano molto tra i fornitori.
Queste sono le parti in cui le scelte di acquisto si complicano. La corrispondenza delle misurazioni esterne è solo una parte dell'equazione. Se uno uguale funzionerà in modo simile in caso di utilizzo a lungo-termine, dipende dalla qualità dell'elastomero, da quanto piatta è la faccia all'interno di due bande di luce dell'elio e dalla durezza Shore del materiale utilizzato per il soffietto.
Installazione, manutenzione e risoluzione dei problemi delle tenute di tipo 2 ed equivalenti
Principali pratiche di installazione
La differenza tra una guarnizione che dura a lungo e una che si guasta rapidamente sta nel modo in cui è stata installata. Controllare la tolleranza del diametro dell'albero, il foro della camera di tenuta e l'eventuale presenza di rigature sulla manica dell'albero prima di collegare qualsiasi equivalente a una tenuta meccanica John Crane di tipo 2. È prassi normale utilizzare un lubrificante solubile in acqua-sulle parti in elastomero invece di quelle a base di petrolio-e tutte le superfici di accoppiamento devono essere pulite attentamente.
Durante l'installazione, assicurarsi che la compressione della molla di tenuta corrisponda alle dimensioni di regolazione indicate dal produttore. La sovra-compressione accelera l'usura del viso, mentre la sotto-compressione provoca perdite quando la pressione cambia.
Manutenzione ordinaria e risoluzione dei problemi
Controllare eventuali perdite esterne, tenere d'occhio la temperatura di esercizio sull'alloggiamento della tenuta e cercare strani modelli di vibrazione dovrebbero far parte delle ispezioni regolari. Se una tenuta inizia a perdere subito dopo l'installazione, di solito è perché la faccia non era posizionata correttamente, l'albero non era allineato correttamente o il materiale elastomerico non era adatto al fluido di processo.
Prima di avviare un impianto che tratta fluidi corrosivi, è necessario assicurarsi che l'elastomero del soffietto (NBR, EPDM o FKM) sia chimicamente compatibile con il fluido pompato.
Guida all'approvvigionamento: come procurarsi equivalenti di tipo 2 in modo efficace
Valutare i fornitori oltre il prezzo
Il prezzo è la prima cosa a cui prestare attenzione, ma non dovrebbe essere tutto. Richiedi modelli dimensionali con tolleranze chiaramente indicate, non solo valori ipotetici, quando cerchi una gru Johnequivalente alla tenuta di tipo 2tenuta meccanica comparabile. Richiedi i certificati dei materiali e assicurati di avere la prova di un test di appiattimento del viso. I responsabili degli approvvigionamenti hanno un record di audit di buona qualità quando i fornitori possono mostrare documentazione di tracciabilità collegata agli standard dei materiali ASTM.
Nel settore delle riparazioni, i tempi di consegna sono altrettanto importanti. Il trasporto aereo da parte di affidabili produttori esteri richiede solitamente 7-10 giorni lavorativi, che è più o meno il tempo necessario alla maggior parte delle officine di riparazione per sistemare le cose. Spesso questo valore può essere ulteriormente ridotto se i fornitori mantengono uno stock costante di prodotti finiti.
Prima di decidere su un fornitore, dovresti controllare questi fattori di approvvigionamento di base:
Intercambiabilità dimensionale - le misure di adattamento devono corrispondere perfettamente alle specifiche originali del Tipo 2. Ciò include la gamma dell'albero, il diametro esterno e lo spessore della faccia.
La documentazione sui materiali - gradi di durezza dell'elastomero, grado del materiale frontale e tracciabilità metallurgica dovrebbe essere disponibile su richiesta.
Flessibilità del MOQ - le officine di riparazione necessitano ogni volta solo di piccole quantità; i venditori con numeri di ordine minimo bassi rendono molto più economico mantenere le scorte.
-supporto tecnico in lingua inglese - i requisiti di base includono l'aiuto di esperti in inglese, come guide di installazione,-tabelle di riferimento incrociate e contatti rapidi.
Compatibilità con i metodi di pagamento - la possibilità di accettare PayPal, carte di credito e bonifici bancari rende più semplice per le piccole e medie imprese di riparazione- effettuare transazioni.
Questi requisiti lavorano insieme per creare una solida struttura per verificare qualsiasi nuovo venditore di tenute meccaniche. Se un venditore non riesce a soddisfarli tutti e cinque, dovresti fare molta attenzione prima di effettuare il tuo primo ordine con lui.
Perché prendere in considerazione gli equivalenti della tenuta meccanica John Crane di tipo 2?
Negli ultimi dieci anni il mercato delle alternative di Tipo 2 è cresciuto molto. I produttori con reali competenze ingegneristiche possono ora realizzare tenute che soddisfano o superano i requisiti di prestazioni e dimensioni degli OEM e spesso costano il 30-50% in meno rispetto al marchio originale. Per un’officina di riparazione che ricostruisce decine di pompe all’anno, l’aumento del margine è notevole.

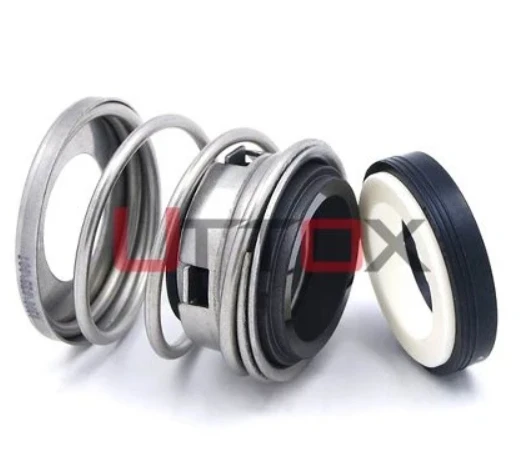

La tenuta meccanica UTTOX Tipo 2 è una buona alternativa a cui dovresti pensare. UTTOX ha progettato il Tipo 2 con più di una disposizione di molle e un design a soffietto in elastomero invece di limitarsi a copiare la disposizione a molla singola-dell'originale. Questa configurazione distribuisce il carico sulla faccia della tenuta in modo più uniforme, arrestando l'usura in aree specifiche e mantenendo la tenuta coerente anche quando la pressione cambia e la macchina funziona continuamente.
L'UTTOX Type 2 è progettato per funzionare con pompe per servizio da medio- a pesante-. Se il sigillo fallisce su questi lavori, il cliente si arrabbierà e ci sarà una chiamata di emergenza. La sua fornitura stabile in stock consente di spedirlo rapidamente e il team di supporto tecnico di Uttox offre istruzioni di installazione in lingua inglese-e documentazione di riferimento incrociato-per assicurarsi che il dispositivo sia compatibile prima dell'acquisto. Zhejiang Uttox Fluid Technology Co., Ltd. produce tenute meccaniche da oltre 30 anni, quindi il prodotto non è una copia economica ma piuttosto un vero investimento ingegneristico.
Conclusione
Sebbene ilTenuta meccanica John Crane tipo 2rappresenta ancora il gold standard per la chiusura delle pompe industriali, non è l’unica scelta affidabile. Aziende simili hanno innalzato gli standard della progettazione e del controllo qualità, quindi i responsabili degli approvvigionamenti possono ora trovare opzioni che possono essere utilizzate e che funzionano bene nelle situazioni-del mondo reale. UTTOX Type 2 soddisfa le esigenze principali delle applicazioni più esigenti con la sua configurazione multi-molla e il design a soffietto in elastomero, offrendo allo stesso tempo chiari vantaggi in termini di costi. Se hai bisogno di nuove guarnizioni per un lavoro di riparazione di una pompa, è logico e sta diventando sempre più popolare cercare un equivalente ben documentato.
Domande frequenti
1.La tenuta meccanica UTTOX Tipo 2 si installa nello stesso spazio della tenuta meccanica originale John Crane Tipo 2?
SÌ. L'UTTOX Tipo 2 è progettato per adattarsi allo stesso spazio di montaggio della tenuta meccanica originale John Crane Tipo 2, inclusa la gamma di diametri dell'albero, le dimensioni della camera di tenuta e le dimensioni di impostazione assiale. Puoi richiedere disegni dimensionali per assicurarti che siano compatibili prima di effettuare l'ordine.
2.Quali opzioni di elastomero sono disponibili per l'UTTOX Tipo 2?
L'UTTOX Tipo 2 è dotato di elastomeri NBR, EPDM e FKM per gestire diversi fluidi e temperature. Queste sono le stesse scelte di materiali utilizzate nel design originale del Tipo 2.
3.Quali sono i tempi di consegna tipici per la consegna in Nord America?
La consegna standard del trasporto aereo verso gli Stati Uniti e il Canada richiede dai 7 ai 10 giorni lavorativi dal momento del rilascio. Per esigenze urgenti, sono disponibili opzioni per spedizioni più rapide.
4.Qual è la quantità minima dell'ordine?
UTTOX dispone di accordi MOQ flessibili che funzionano per le officine di riparazione che acquistano molti pezzi. Invia un'e-mail a info@uttox.com con il numero e le dimensioni degli alberi necessari per un preventivo.
5. È disponibile il supporto tecnico in lingua inglese-?
Sì, Uttox offre guide di installazione in inglese, grafici che mostrano come interagiscono prodotti diversi e supporto tecnico diretto per usi a livello aziendale.
Pronto a procurarti una tenuta meccanica di tipo 2 affidabile? Contatta Uttox oggi stesso
Con 30 anni di esperienza nella produzione e un utile supporto in lingua inglese-, Uttox offre alta-qualitàTenuta meccanica John Crane tipo 2alternative. Il nostro team su www.uttox.com può aiutarti con le tue operazioni di riparazione fornendo un prezzo ragionevole, verifica delle misurazioni e documentazione sui materiali. Questo è vero sia che tu abbia bisogno di una singola sostituzione o di un accordo di fornitura regolare. Contatta un produttore affidabile di tenute meccaniche all'indirizzo info@uttox.com per ottenere un preventivo.
Riferimenti
1. Scheda delle specifiche del prodotto John Crane - Guarnizione a soffietto in elastomero di tipo 2. John Crane Inc., 2022.
2. Soluzioni di tenuta per pompe: guida alla selezione e all'applicazione. Istituto Idraulico, 2021.
3. Fondamenti di tenuta meccanica. Associazione per la tenuta dei fluidi (FSA), 2020.
4. Manutenzione industriale e funzionamento degli impianti: riduzione dei costi delle apparecchiature rotanti. PutmanMedia, 2023.
5. Panoramica del prodotto sulla tenuta meccanica Uttox. Zhejiang Uttox Fluid Technology Co., Ltd., 2024.
6. Sistemi di tenuta dell'albero API 682 per pompe centrifughe e rotative. American Petroleum Institute, 2014 (4a edizione).
