Quando gestiscono impianti di gas industriale o terminali di ricezione del GNL, i gestori delle apparecchiature devono affrontare una sfida urgente: mantenere un funzionamento sicuro-senza perdite a temperature che scendono fino a -196 gradi . UNTenuta meccanica della pompa Cryostarè un componente di tenuta ingegnerizzato appositamente progettato per gestire questi ambienti criogenici estremi. Queste guarnizioni impediscono la fuoriuscita di gas liquefatti come ossigeno, azoto, argon e GNL nelle pompe Cryostar, utilizzando la tecnologia dei soffietti metallici e materiali specializzati per resistere allo shock termico, prevenire l'infragilimento dei materiali e garantire la sicurezza operativa nelle condizioni di bassa-temperatura più impegnative.
Comprendere le tenute meccaniche delle pompe Cryostar
Principi di funzionamento e filosofia di progettazione
L'obiettivo fondamentale di una tenuta meccanica nelle applicazioni criogeniche è mantenere l'integrità della pressione consentendo al contempo una significativa contrazione termica. Le guarnizioni convenzionali sono una cosa, ma le guarnizioni per le pompe Cryostar devono affrontare una serie di problemi molto diversi - liquidi che si contraggono in modo significativo durante il raffreddamento, materiali che diventano fragili alle basse temperature e il continuo pericolo di formazione di ghiaccio a causa dell'umidità dell'aria.
Per queste applicazioni, le tenute a soffietto metallico sono la scelta preferibile. Il gruppo a soffietto funge da elemento flessibile che consente il movimento dell'albero e l'espansione termica durante i cicli di temperatura. La flessibilità evita elevate concentrazioni di stress che potrebbero causare guasti alla tenuta. Il design MFLC12 è prodotto secondo i requisiti Burgmann con soffietti saldati sui bordi- di leghe speciali come l'acciaio inossidabile Inconel 718 o AM350. Questi materiali preservano l'integrità meccanica con ripetuti shock termici dalla temperatura ambiente a quella criogenica.
Le facce di tenuta sono solitamente miscele di carburo di silicio e grafite di carbonio o carburo di tungsteno che costituiscono la vera barriera alle perdite di fluido. Queste facce devono funzionare senza lubrificazione esterna nel funzionamento criogenico e dipendono da un sottile rivestimento del fluido di processo per la lubrificazione. Questa capacità di funzionamento a secco-è importante poiché i lubrificanti convenzionali diventano solidi a temperature criogeniche.
Selezione dei materiali per ambienti estremi
La scelta del materiale è strettamente correlata all'affidabilità e alla durata della tenuta. "Grazie a decenni di esperienza applicativa, abbiamo imparato che i materiali standard semplicemente non possono sopravvivere nel servizio con ossigeno liquido o GNL. I gradi di grafite di carbonio per le facce di tenuta sono appositamente preparati per il servizio LOX per resistere all'ossidazione e avere proprietà di basso attrito. Pertanto, il carburo di silicio ha eccezionale durezza e conduttività termica, che facilita la dissipazione del calore da attrito prima che vaporizzi il sottile strato di liquido tra le facce di tenuta.
Viene prestata attenzione a testare la duttilità degli acciai inossidabili austenitici a -196 gradi per i componenti metallici. Alcune applicazioni richiedono leghe Monel o Inconel per un'eccellente resistenza alla corrosione nella gestione di fluidi criogenici difficili. Il soffietto stesso è un componente vitale che subisce milioni di cicli di flessione e necessita di materiali con buone caratteristiche di fatica a bassa temperatura. I produttori solitamente testano questi componenti utilizzando cicli di immersione criogenici e test di flessione per replicare anni di stress operativo in un breve periodo.
Configurazioni delle tenute e abbinamento delle applicazioni
Esistono tre modelli di base, ciascuno adatto a condizioni operative distinte. Le tenute bilanciate disperdono le forze idrauliche su tutte le superfici di tenuta nelle applicazioni ad alta-pressione fino a 50 bar, riducendo quindi la pressione di contatto e aumentando la durata dei componenti. I design non bilanciati sono adatti per servizi a bassa pressione quando la semplicità e l'ottimizzazione dei costi sono importanti. Le tenute a cartuccia vengono fornite come gruppi completi, il che riduce significativamente i tempi di installazione e minimizza notevolmente il rischio di montaggio errato: un vantaggio chiave durante i periodi di manutenzione programmata presso gli impianti di GNL dove i tempi di fermo possono costare più di 100.000 dollari al giorno conSigillo criogenico MFLC12.

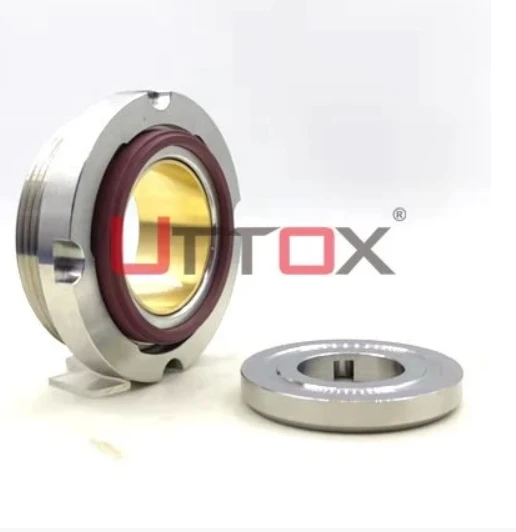

Il design della tenuta a soffietto metallico MFLC12 è progettato per adattarsi ai design delle pompe Cryostar più popolari utilizzate nelle unità di separazione dell'aria e negli impianti GNL. L'opzione cartuccia consente agli addetti alla manutenzione di sostituire l'intero gruppo di tenuta come un unico elemento, evitando la necessità di misurazioni e regolazioni complicate. Questa funzionalità è molto utile quando si lavora con vincoli di tempo durante gli eventi di turnaround.
Migliori pratiche di installazione e manutenzione
Procedure di installazione corrette
La corretta installazione delle guarnizioni inizia molto prima che la chiave tocchi la macchina. Prima dell'installazione, controllare la pulizia e le condizioni delle superfici della tenuta, i soffietti per eventuali danni derivanti dalla manipolazione e tutte le guarnizioni e gli O-ring per il corretto dimensionamento e compatibilità con il fluido di servizio. I componenti utilizzati nel servizio con ossigeno devono essere puliti con ossigeno per eliminare qualsiasi contaminazione da idrocarburi che potrebbe causare l'accensione.
È una questione di cautela nella preparazione dell'albero. La superficie dell'albero deve soddisfare i criteri di rugosità prescritti, generalmente Ra 0,4 μm o superiore e non devono essere visibili rigature, corrosione o segni di usura eccentrica. Se il processo si avvia, anche un piccolo danno all'albero può rovinare rapidamente le superfici della tenuta. L'eccentricità deve essere monitorata e registrata; un'eccentricità eccessiva è indice di difficoltà nei cuscinetti che causeranno un cedimento prematuro della tenuta, indipendentemente dalla qualità della tenuta.
I tecnici devono attenersi rigorosamente ai requisiti di coppia durante l'assemblaggio. Un serraggio eccessivo- potrebbe deformare i componenti della guarnizione e creare percorsi di perdita. Se i componenti sono sotto-serrati, potrebbero scivolare durante il servizio. Con le guarnizioni a cartuccia, questa procedura è molto più semplice poiché il produttore definisce le dimensioni cruciali e le modifiche interne. Dopo l'installazione, viene eseguito un test di pressione utilizzando azoto gassoso per verificare l'integrità delle guarnizioni prima di aggiungere fluidi criogenici. Questa fase rileva gli errori di installazione prima che possano causare eventi di sicurezza o perdita del prodotto.
Piani di manutenzione e monitoraggio
La manutenzione preventiva prolungherà la durata della tenuta ed eviterà guasti improvvisi. Proponiamo l'implementazione di un regime di monitoraggio che includa ispezioni periodiche della temperatura della camera di tenuta, dei livelli di vibrazione dell'alloggiamento dei cuscinetti e di eventuali segni di perdite di fluido di processo. L'analisi delle vibrazioni può anche identificare l'usura dei cuscinetti prima che causi guasti catastrofici, consentendo al personale di manutenzione di effettuare riparazioni durante un'interruzione programmata anziché una chiusura di emergenza.
La durata tipica della tenuta in un servizio criogenico ottimizzato è compresa tra 15.000 e 25.000 ore di funzionamento, tuttavia la durata effettiva dipende in gran parte dalle circostanze operative e dalle tecniche di manutenzione. Le strutture con ossigeno ad elevata purezza o vicine alla pressione massima per gli standard di tenuta possono avere intervalli di manutenzione più brevi. Al contrario, le applicazioni di azoto liquido o argon ben-gestite superano abitualmente la durata di vita prevista.
Durante i controlli, l'ispezione dovrebbe registrare i modelli di usura della superficie della tenuta, le condizioni del soffietto e il degrado della tenuta secondaria. Queste osservazioni informano le scelte di sostituzione e occasionalmente identificano i guasti del sistema che necessitano di rimedio. I danni da cavitazione sulle facce della tenuta indicano difficoltà sul lato di aspirazione nel sistema di pompa, non difetti della tenuta.
Confronto delle tenute meccaniche Cryostar con le alternative del mercato
Benchmarking delle prestazioni
I responsabili degli approvvigionamenti valuteranno naturalmente le specifiche e le capacità dei fornitori quando prenderanno in considerazione la scelta dei sigilli. L'originale Burgmann MFLC12 è lo standard industriale per le applicazioni delle pompe Cryostar e ha dimostrato di durare in migliaia di unità installate in tutto il mondo. Altri produttori, come Uttox, hanno creato progetti comparabili che sono uguali o migliori delle specifiche OEM, ma con un risparmio sui costi del 40-60% sul prezzo dell'attrezzatura originale.
Gli indicatori critici delle prestazioni includono il tasso di perdita in condizioni operative, il tempo medio tra i guasti e la resistenza allo shock termico durante i cicli di avvio-accensione/spegnimento-spegnimento. Dati di test indipendenti indicano che, se costruite correttamente, le tenute a soffietto metallico di produttori certificati hanno mostrato tassi di perdita inferiori a 100 ppm, sostanzialmente al di sotto dei criteri ambientali e di sicurezza per gli impianti di gas industriali.
La compatibilità è una questione che dovrebbe essere considerata attentamente. Il sigillo sostitutivo di qualità deve essere dimensionalmente intercambiabile con i componenti OEM, ma deve soddisfare gli standard dei materiali per il servizio previsto. Uttox risolve questo problema creando il design MFLC12 in totale conformità dimensionale con le specifiche Burgmann, consentendo la sostituzione diretta senza alcuna regolazione dell'attrezzatura.
Analisi del costo totale di proprietà
I team di procurement intelligenti considerano tutti i costi di proprietà, non solo il prezzo di acquisto iniziale. Questa valutazione considera il costo di acquisto, la manodopera di installazione, la durata utile prevista, le esigenze di manutenzione e l'effetto economico di guasti imprevisti. Se si includono nel costo delle riparazioni di emergenza e della perdita di produttività, il sigillo da $ 8.000 che dura 20.000 ore ha un valore migliore rispetto al sigillo da $ 5.000 che dura 8.000 ore.
Questa equazione è in gran parte determinata dalle condizioni di garanzia e dalle capacità di supporto tecnico. I fornitori che forniscono competenze approfondite in materia di ingegneria applicativa possono aiutarvi a ottimizzare le prestazioni delle tenute e a risolvere rapidamente i problemi quando si verificano. Questa assistenza è particolarmente utile nelle nuove installazioni o quando si estende a nuove applicazioni.
Acquisto delle tenute meccaniche per pompe Cryostar: cosa devi sapere
Individuazione della sostituzione corretta
L'identificazione accurata delle parti evita costosi errori e ritardi negli ordini. La consueta identificazione della tenuta contiene la serie del modello (ad esempio, MFLC12), una designazione della dimensione che indica il diametro dell'albero e le dimensioni della camera di tenuta, e codici dei materiali che identificano la superficie della tenuta e le possibilità di elastomero. Il-riferimento incrociato dei codici OEM con i cataloghi dei fornitori garantisce la conformità dimensionale e dei materiali.
Per le applicazioni con pompa Cryostar, gli acquirenti devono garantire che le guarnizioni di ricambio siano approvate per la sicurezza dell'ossigeno liquido, se applicabile. Questi includono design con manicotto anti-scintilla e anello di ritenzione che eliminano il contatto-con-metallo che potrebbe fornire fonti di accensione in situazioni ricche di ossigeno. Uttox progetta e produce tenute criogeniche a soffietto metallico con questi elementi di sicurezza integrati e conformi ai severi criteri di utilizzo LOX.
Criteri di selezione dei fornitori
Ci sono diversi aspetti da considerare quando si cerca untenuta meccanica criogenicafornitore oltre ai prezzi. Capacità di produzione. Il fornitore dispone di attrezzature di saldatura precise per fabbricare soffietti metallici? Eseguono test di tenuta dell'elio sui gruppi completati? Hanno risultati di test sui materiali che mostrano proprietà meccaniche a bassa temperatura?
Esistono certificati di qualità come ISO 9001 che dimostrano una gestione sistematica della qualità, ma è meglio avere qualifiche specifiche del settore-. I fornitori che riforniscono l'industria dei gas industriali devono essere a conoscenza delle procedure di pulizia con ossigeno, conoscere i requisiti di tenuta API 682 e mantenere la tracciabilità di tutti i materiali utilizzati nella produzione della tenuta.
La pianificazione dell'approvvigionamento è influenzata dai tempi di consegna e dalle procedure di inventario. Alcuni fornitori hanno scorte delle dimensioni tipiche e possono spedire immediatamente. Altri realizzano su ordinazione con tempi di consegna da 6 a 8 settimane. L'investimento di capitale in scorte di pezzi di ricambio strategici per applicazioni mission{5}critical è logico. Quando si sviluppano problemi, un buon collegamento con fornitori che comprendono le vostre esigenze operative ripaga in un servizio rapido e in soluzioni ai problemi tecnici.
Conclusione
La gestione dei sistemi di pompaggio criogenici richiede attenzione a ogni componente che si frappone tra un funzionamento sicuro e un guasto potenzialmente catastrofico.Tenuta meccanica della pompa Cryostari componenti progettati specificatamente per le pompe Cryostar affrontano le sfide uniche del servizio a temperature estremamente basse- attraverso materiali specializzati, comprovata tecnologia a soffietto e caratteristiche di sicurezza come la struttura anti-scintilla. Che si tratti di specificare componenti OEM o alternative qualificate come Uttox MFLC12, le decisioni di approvvigionamento dovrebbero bilanciare i costi iniziali con l'affidabilità a lungo termine, le capacità di supporto tecnico del fornitore e la conformità agli standard di sicurezza. La soluzione di tenuta scelta ha un impatto diretto sui tempi di attività della struttura, sui costi di manutenzione e sulla sicurezza del personale per gli anni a venire, rendendo le partnership informate con i fornitori altrettanto preziose quanto i componenti stessi.
Domande frequenti
1.Perché le guarnizioni criogeniche si guastano prematuramente in alcune installazioni?
Diversi fattori contribuiscono al cedimento precoce della tenuta nelle applicazioni a bassa-temperatura. Lo shock termico durante i cicli di raffreddamento rapidi crea concentrazioni di stress sia nei componenti metallici che in ceramica. Una preparazione inadeguata della superficie dell'albero-in particolare una rugosità o un disallineamento eccessivi-provoca un'usura accelerata della superficie della tenuta. La contaminazione durante l'installazione, in particolare i residui di idrocarburi nel servizio con ossigeno, possono innescare eventi di combustione che distruggono istantaneamente le guarnizioni. I sistemi sottoposti a cavitazione o che funzionano al di fuori dei limiti operativi specificati sottopongono le tenute a condizioni oltre i limiti di progettazione. Il monitoraggio regolare e il rispetto delle linee guida di installazione del produttore prolungano significativamente la durata.
2.Posso utilizzare lo stesso design della guarnizione per fluidi criogenici diversi?
Sebbene le tenute a soffietto metallico gestiscano più fluidi criogenici, la compatibilità dei materiali richiede la verifica per ciascuna applicazione. Il servizio con ossigeno liquido richiede componenti-puliti con ossigeno con materiali approvati che non si infiammano in presenza di elevate-concentrazioni di ossigeno. L'azoto liquido e l'argon sono generalmente meno impegnativi dal punto di vista chimico, ma richiedono comunque proprietà del materiale a bassa-temperatura. L’anidride carbonica presenta diverse sfide a causa delle sue caratteristiche di sublimazione. Il design MFLC12 è adatto ad applicazioni con ossigeno, azoto, argon e anidride carbonica se specificato con materiali e protocolli di pulizia appropriati per il servizio previsto.
3.Come si confronta la guarnizione sostitutiva Uttox MFLC12 con l'originale Burgmann?
Uttox produce MFLC12 come alternativa dimensionalmente compatibile al design Burgmann, mantenendo la completa intercambiabilità per le applicazioni delle pompe Cryostar. La struttura del soffietto in metallo saldato di precisione-, le caratteristiche di sicurezza anti-scintilla per il servizio LOX e le opzioni dei materiali, tra cui il soffietto Inconel 718 con facce di tenuta in carburo di silicio o carburo di tungsteno, corrispondono alle specifiche OEM. I vantaggi in termini di costi del 40-60% rendono la versione Uttox interessante per l'ottimizzazione degli approvvigionamenti senza compromettere la sicurezza o le prestazioni. Test indipendenti verificano che i tassi di perdita e l'affidabilità operativa soddisfino gli standard di settore per le applicazioni di gas industriale e GNL.
Collabora con Uttox per soluzioni di tenuta criogenica affidabili
In qualità di produttore esperto di tenute meccaniche criogeniche con oltre tre decenni di esperienza ingegneristica, Uttox comprende i requisiti critici di sicurezza e prestazioni che i gestori delle apparecchiature devono affrontare quotidianamente. La nostra tenuta a soffietto metallico MFLC12 offre un'affidabilità comprovata come aTenuta meccanica della pompa Cryostarnelle pompe Cryostar che operano in impianti di gas industriali, terminali GNL e unità di separazione dell'aria in tutto il mondo. Il team tecnico di Uttox fornisce un supporto applicativo completo, aiutandoti a selezionare configurazioni di materiali ottimali per il tuo ambiente criogenico e parametri operativi specifici.
Manteniamo un inventario pronto delle dimensioni più comuni delle tenute per supportare i vostri programmi di manutenzione con consegne rapide, riducendo al minimo i tempi di fermo delle apparecchiature durante gli eventi di consegna. I nostri processi di controllo qualità includono test di tenuta dell'elio, verifica dell'immersione criogenica e documentazione completa sulla tracciabilità dei materiali per soddisfare i severi requisiti dei vostri team di sicurezza e approvvigionamento. Contatta i nostri specialisti di ingegneria all'indirizzo info@uttox.com o raggiungici tramite WhatsApp all'indirizzo +86-13656834410 per discutere i requisiti di tenuta meccanica della tua pompa criogenica e ricevere specifiche tecniche dettagliate su misura per la tua applicazione.
Riferimenti
1. Smith, JR e Anderson, Kuala Lumpur (2021). Tenute meccaniche per applicazioni criogeniche: principi di progettazione e selezione dei materiali. Stampa industriale.
2. Istituto Internazionale di Refrigerazione (2020). Standard di sicurezza per apparecchiature criogeniche negli impianti di gas industriali. Serie di linee guida tecniche IIR.
3. Chen, M. e Roberts, P. (2019). "Analisi delle prestazioni delle tenute a soffietto metallico nel servizio GNL." Giornale di ingegneria criogenica, volume. 45(3), pp. 287-304.
4. Istituto americano del petrolio (2019). Standard API 682: Pompe-Sistemi di tenuta dell'albero per pompe centrifughe e rotative. 4a edizione.
5. Thompson, DW (2022). Sistemi di pompe criogeniche: migliori pratiche di funzionamento e manutenzione. Editoria Tecnica Internazionale.
6. Associazione europea dei gas industriali (2018). Compatibilità dei materiali e requisiti di sicurezza per il servizio con ossigeno liquido. Documento EIGA 33/18.
